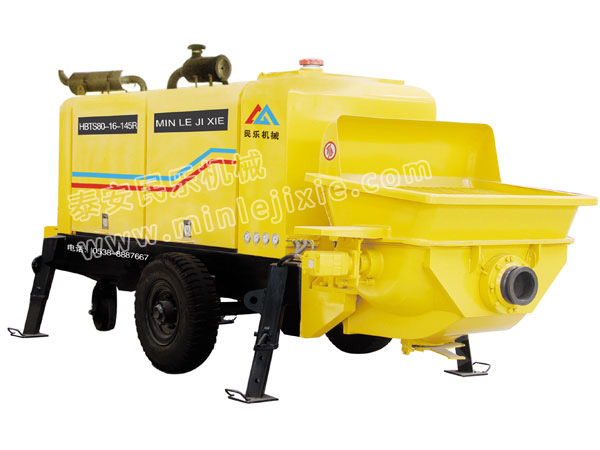

HBTS80-16-145R柴油機混凝土泵

原裝進口沃爾沃柴油機

進口意大利液壓膠管

原裝德國進口力土樂主油泵

硬質合金眼鏡板、切割環

合金鑄造Ｓ管

主要技術參數：

項目	項目	HBTS60-13-112R	HBTS80-13-118R	HBTS90-16-174R
大理論混凝土輸出量（低壓/高壓）	m3/h	75/46	84/50	90/54
大泵送混凝土壓力（高壓/低壓）	Mpa	13/7	13/7	16/9
混凝土坍落度	mm	120-230	120-230	120-230
骨料粒徑	mm	卵石≤50 碎石≤40
功率	KW	柴油機112	柴油機118	柴油機174
轉速	r/min	2300	2300	2300
泵送油缸缸徑/行程	mm	￠125/1600	￠125/1600	￠140/1800
砼缸徑/行程	mm	￠200/1600	￠200/1600	￠200/1800
高低壓切換		有	有	有
油箱容積	L	500	500	500
燃油箱容積	L	240	240	240
料斗容積	m3	0.8	0.8	0.8
上料高度	mm	1400	1400	1400
大理論輸送距離垂直/水平	m	270/1200	270/1200	350/1600
管道清洗方式		水洗
外形尺寸	mm	6000×2100×2260	6000×2100×2260	6000×2100×2260
整機質量	kg	6200	6200	6300

電控系統：
全封閉電器控制箱，保護控制裝置能在惡劣的條件下工作。
主要電氣元器件選用法國施耐德（Schneider）、日本三菱。（MITSUBISHI）、松下(Panasonlc)等世界知名品牌。
采用PLC可編著、可靠性及壽命顯著提高，并帶有故障顯示功能，便于故障排除。
液壓系統:
可掀式側門、操作、維護、保養十分便捷。側門采用特殊工藝制作能降低作業噪聲。
采用雙泵、雙回路開式液壓系統。主油泵等均選用原裝進口德國力士樂（Rexroth)、日本川奇公司產品，系統簡單，元件壽命長，可靠性高。
泵送油路采用非接觸自動換向及延階段時控制，避免了換向沖擊，換向準確，平穩、可靠。液壓系統設有超壓自動切斷截流裝置，使主泵多級可靠保護。
采用吸口過濾技術，避免了異物進入液壓回路，在提高系統可靠性的同時大大延長系統元件使用壽命。
強制風冷散熱，確保油溫低于60℃。
